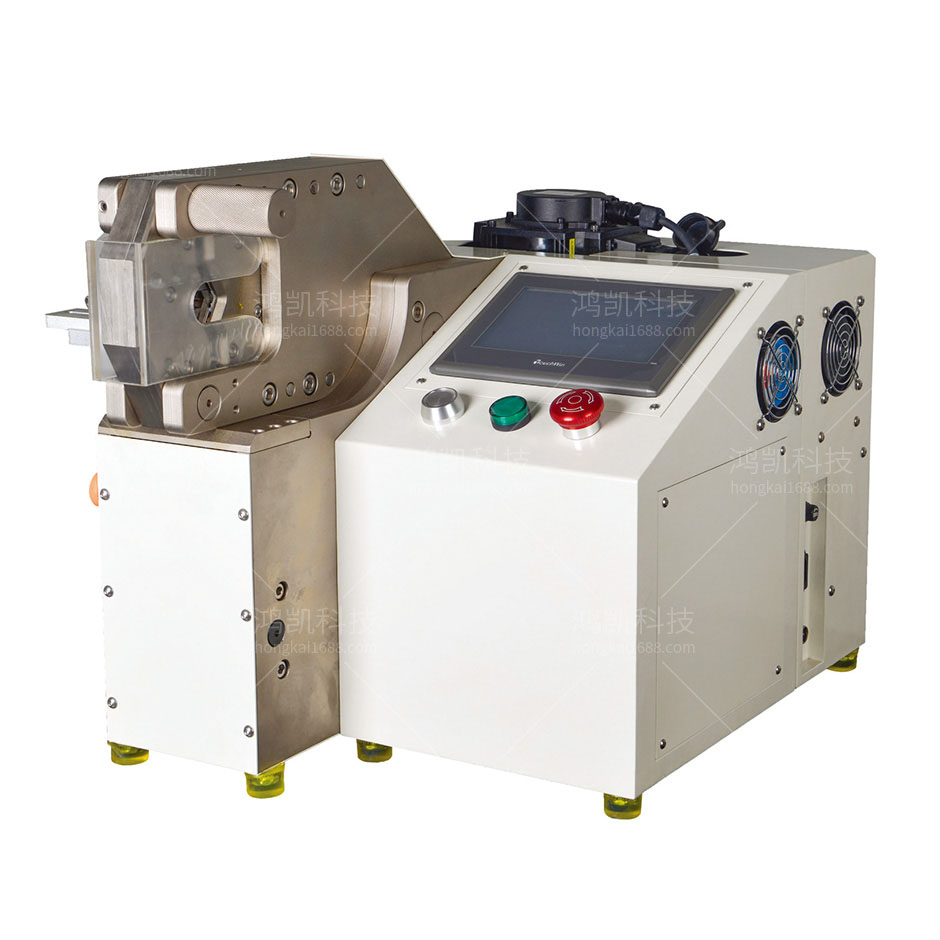

伺服六方免換模壓接機背景技術：

壓接機是電力行業在線路基本建設施工和線路維修中進行導線接續壓接的必要工具，目前,，傳統配電系統以及信號系統的導線壓接中,，根據導線規格不同，壓接機的模具需要更換,，大大浪費了時間和精力,，同時因壓接模具規格較多，攜帶不方便,，另外現有技術中德國有壓接尺寸可調的壓接機,，但是是通過齒輪系來調節調節機構的傳動比，結構復雜,，加工困難,，同時還占用較大的空間。

伺服六方免換模壓接機技術要素：

本實用新型的目的在于提供一種伺服六方免換模壓接機,，以解決上述背景技術中提出的問題,。

為實現上述目的，本實用新型提供如下技術方案一種伺服六方免換模壓接機,，包括工作臺,、倉門、數控臺,、壓接機構,、第一定模、連接螺栓,、第二定模,、六方槽、動模塊,、液壓驅動缸,、油箱,、連通管、控油閥,、編碼器,、加工件固定座、扭轉電機,、電源指示燈,、壓速調節旋鈕和編碼器觸控屏，所述工作臺前側壁設置有倉門,，所述工作臺上側設置有數控臺,，數控臺左側設置有壓接機構，所述壓接機構由第一定模,、連接螺栓和第二定模組成,，第一定模固定在數控臺左側壁，且第二定模通過連接螺栓與第一定模連接,，所述第一定模和第二定模之間設置有六方槽,，六方槽內設置有動模塊，且動模塊位于第一定模內側,，所述動模塊右端設置在液壓驅動缸內,，液壓驅動缸設置在數控臺內，所述液壓驅動缸右側設置有油箱,，且油箱與液壓驅動缸之間通過連通管連通,，所述連通管上設置有控油閥，且控油閥與編碼器連接,，編碼器位于油箱上側,，所述壓接機構后側設置有加工件固定座，加工件固定座后側設置有扭轉電機,，所述數控臺上側壁設置有電源指示燈,、壓速調節旋鈕和編碼器觸控屏，且編碼器觸控屏位于電源指示燈和壓速調節旋鈕左側,。

伺服六方免換模壓接機功能特點

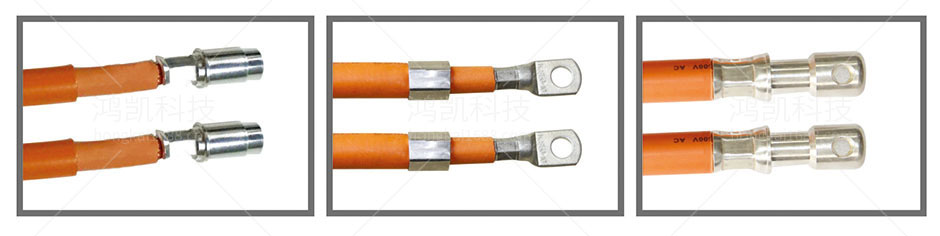

本機主要針對大平方管狀端子的壓接,；
工業級控制芯片配合高精度伺服驅動，使得機器能夠穩定運行,；
PLC控制系統,，瞬間變換不同端子的壓接范圍，觸摸屏操作方式,；
壓接頭可以完全打開,，適合中間接續或大平方端子的壓接；

伺服六方免換模壓接機技術總結

本實用新型公開了一種伺服六方免換模壓接機，包括工作臺,、倉門,、數控臺、壓接機構,、第一定模,、連接螺栓、第二定模,、六方槽,、動模塊、液壓驅動缸,、油箱,、連通管、控油閥,、編碼器,、加工件固定座、扭轉電機,、電源指示燈、壓速調節旋鈕和編碼器觸控屏,。該裝置設置有六方槽和動模塊,，且六方槽是由第一定模和第二定模組合而成的，六方槽內能夠放置形狀各異的導線,，在對導線進行壓接時無需換模,，且動模塊在六方槽內隨意伸縮，在伸縮的過程中動模塊即可與六方槽內壁之間組成不同壓接形狀的放置槽,，便于一些內徑較小的導線壓接,，提高了該裝置導線壓接的工作效率。

伺服六方免換模壓接機技術參數

型號：YHK-15T-B
線徑范圍：2.5-35mm²
壓力：150KN
行程：24mm
壓接寬度：6/7/8mm
重量：80KG
尺寸：530*370*300mm
電源：220V50Hz
1800W
