端子機介紹

端子機指的是電線加工要用到的一種機器，它可以把五金頭打壓至電線端,。然后再做導通,。端子機打出來的端子通常是為了連接更方便,，不用去焊接便能夠穩定的將兩根導線連接在一起。而在拆的時候只需拔掉就可以了,。

端子機可以分類為全自動端子機,、連剝帶打端子機、超靜音端子機,、氣動端子機,、接線端子機、電腦線自動剝皮打端機,、插針機端子機、金線端子機等,。

一,、全自動端子機可分為：1、全自動單頭壓著端子機（采用plc或者單片機控制,，該類型的國產設備可實現每小時約5000pcs的線材裁剪,、剝皮、單端壓著端子,，可自動檢測端子壓著品質,，在國內市場上比較受歡迎）

2、全自動單頭壓著單頭扭線沾錫端子機（采用plc或者單片機控制,，該類型的國產設備可實現每小時約4000pcs的線材裁剪、薄皮,、單端壓著端子,，單端扭線+粘助焊劑+沾錫，可自動檢測端子壓著品質,，是國內市場上自動化程度最高的端子機之一）

3,、全自動雙頭壓著端子機（采用plc或者單片機控制，該類型的國產設備可實現每小時約4500pcs的線材裁剪,、薄皮、雙端壓著端子,，可自動檢測端子壓著品質,，精度極高）

4、全自動并線打端子機,。（采用plc或者單片機控制,，伺服電機或者步進電機提供動力,，生產過程無需人工參與，生產效率高,，該類型的國產設備可實現每小時約7000pcs的線材裁剪,、11000pcs的端子壓著，期中3500pcs為并線壓端子,，7500pcs為單線壓端子,，可自動檢測端子壓著品質,，具有上述三種全自動端子機的功能,，是國內市場上自動化程度最高的端子機之一）
二,、連剝帶打端子機
連剝帶打端子機屬于半自動機型。顧名思義，其具有自動剝皮,、壓著端子的功能,，但需要人工進料，人工控制腳踏電源開關才能進行工作,，生產效率高,，價格低,。
三,、超靜音端子機
伺服器（變頻器）帶的端子機,，屬于半自動機型，需要人工進料,，人工控制腳踏板電源開關才能進行工作。與連剝帶打端子機工作原理相似,，但不具備自動剝皮功能（一般與電腦裁線機配合使用）,，工作耗能低，價格低廉,。

端子機的工作原理

1、（步進原理）馬達不停的在轉動,。內裏有一個斷電器帶離合的,，每動一下就是一個標準備的“O”出來，是最常見的,。

2,、最近五年出現了伺服器帶的（靜音式）端子機，他的運行原理和上面又不一樣,，只是給伺服器一個信息,，這個信息再傳給馬達，行成一個動作,。

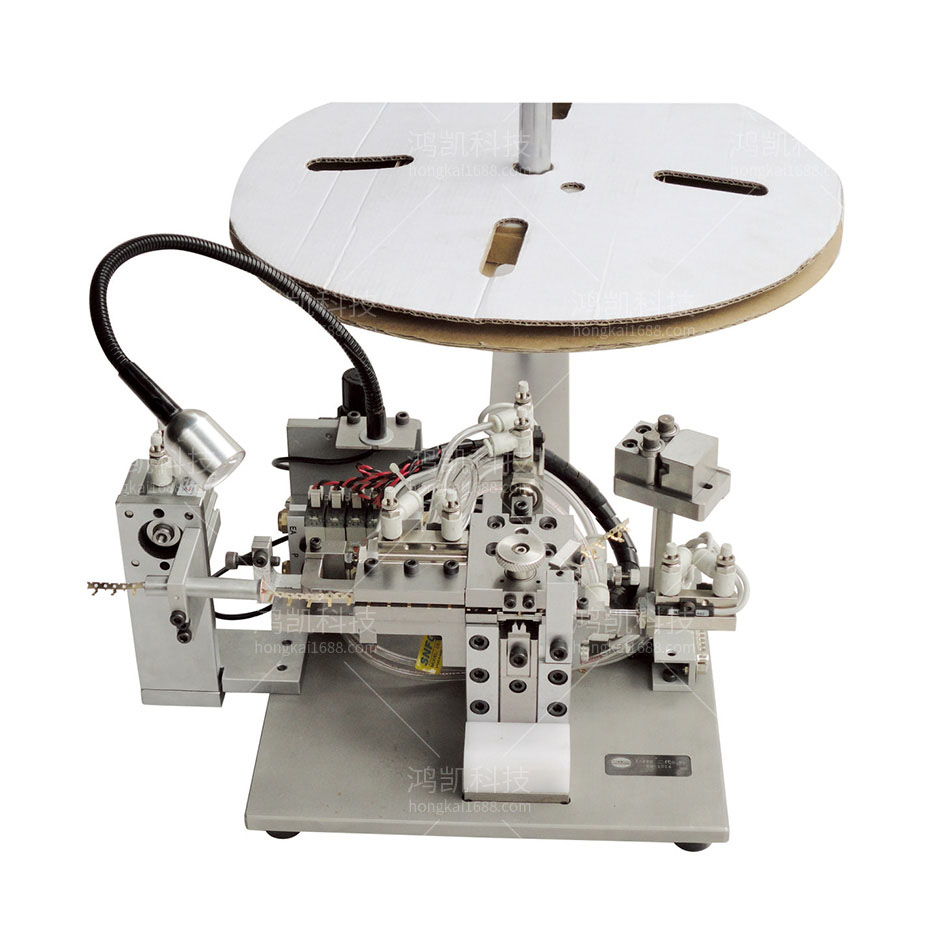

端子機功能特點

本機主要與WG-9550配套使用
腳踏控制,，省去馬達展轉、機械碰撞的噪音
所有傳動部件經過滲氫處理,，增加耐磨性能
采用精密減速機和馬達作為主要動力源

端子機技術參數

行程：30mm

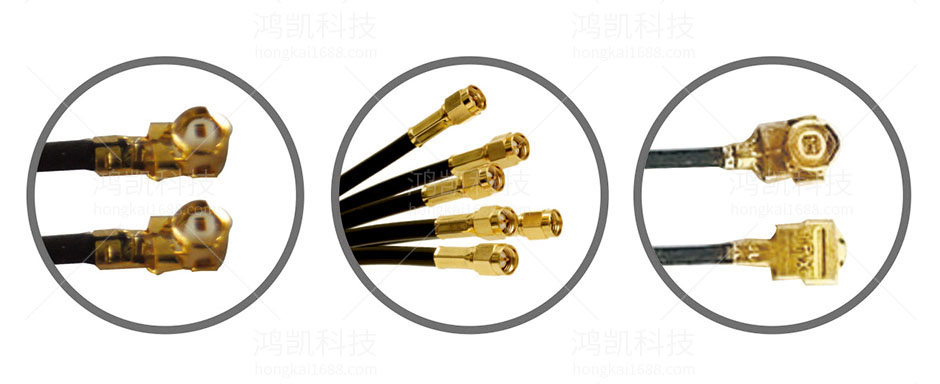

端子型號：0.8/1.13/1.37/178
功能：PLC控制，手/自動轉換
噪音：<70ab（A）
氣壓：0.5-0.8Mpa
功率：750W
電源：220v50/60Hz
生產率：1000-1300pcs/h
尺寸：230*250*640mm
