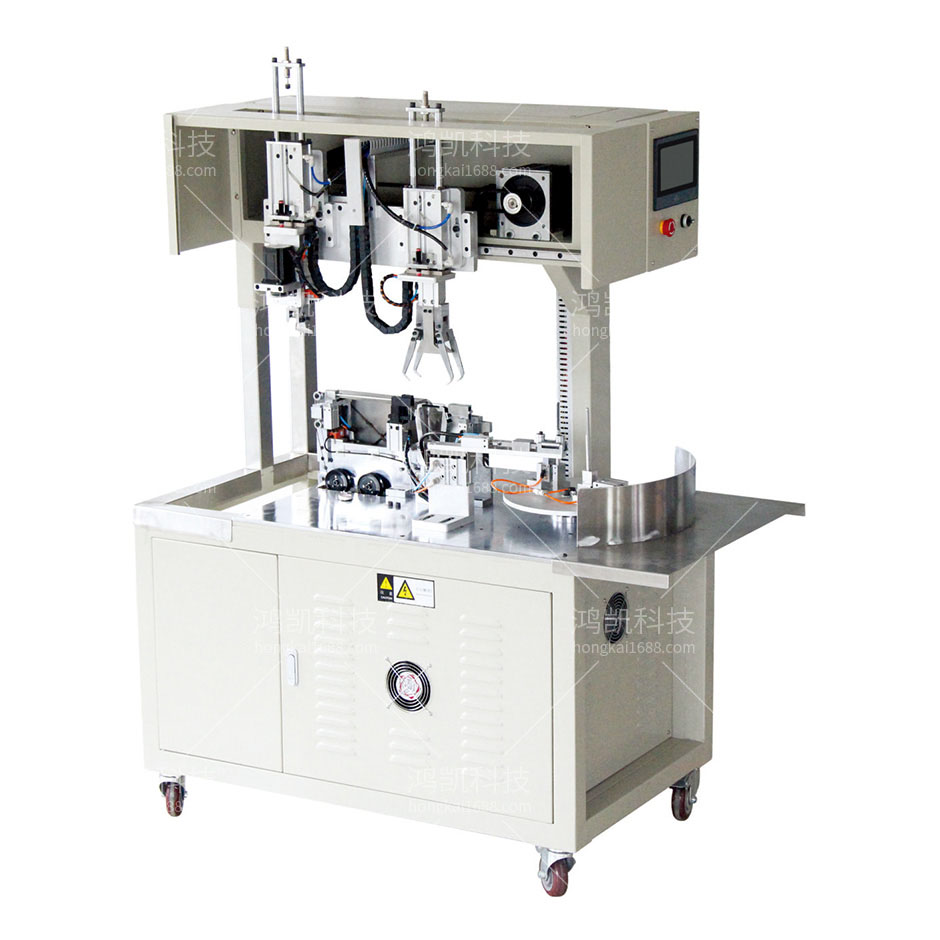

全自動繞線扎線機背景技術：

繞線扎線機是一種將小到數據線,，大到電源線進行繞線，再扎線的一種機器,，這種機器對各種線的打包起到了極其方便的作用,，但是在其工作過程中，還是有人出現將繞后的線放于扎線裝置進行扎線,，沒有實現完全的全自動化,，浪費了大量的人力，工作效率較低,。

所以,，如何設計一種全自動繞扎線機，成為我們當前要解決的問題,。

全自動繞線扎線機技術要素：

本實用新型的目的在于提供一種全自動繞扎線機,，以解決上述背景技術中提出的問題。

為實現上述目的,，本實用新型提供如下技術方案：一種全自動繞扎線機,，包括裝置主體、支撐軸,、扎線軸,、觸屏、電源開關,、急停開關,、旋轉中心、機械手臂,、機械夾手,、扎線裝置、繞線裝置,、繞線柱滑軌,、固定開關、支撐柱,、萬向輪,、扎線進口、電源接口,、散熱柵,、擋線面、繞線柱,、支撐塊和滾珠,，所述裝置主體的上端設置有所述支撐軸，所述扎線軸設置在所述支撐軸的中部,，所述觸屏設置在所述支撐軸的前端,，所述電源開關設置在所述觸屏的右側，所述急停開關設置在所述電源開關的右側,，所述旋轉中心設置在所述裝置主體的前端,，所述機械手臂設置在所述旋轉中心的右端，所述機械夾手設置在所述機械手臂的右端,，所述扎線裝置設置在所述旋轉中心的左側,，所述繞線裝置設置在所述扎線裝置的左側，所述繞線柱滑軌設置在所述繞線裝置的中部,，所述支撐柱設置在所述裝置主體的下端,，所述固定開關設置在所述支撐柱的右端，所述萬向輪設置在所述支撐柱的下端,，所述扎線進口設置在所述裝置主體的后端,，所述電源接口設置在所述扎線進口的下側,，所述散熱柵設置在所述電源接口的右側，所述支撐塊設置在所述繞線柱滑軌的上端,，所述繞線柱設置在所述支撐塊的上端,，所述擋線面設置在所述繞線柱的上端，所述滾珠設置在所述繞線柱滑軌的下端,。

全自動繞線扎線機功能特點

本機適用于AC電源線,、DC電源線、USB數據線,、視頻線,、
HDM高清線等各類傳輸線采用包膠鐵芯扭扎成束，也可用于其
它要用包膠鐵芯扎緊之用,，如衣架等行業,。

全自動繞線扎線機技術總結

一種全自動繞扎線機，包括裝置主體,、支撐軸,、扎線軸、觸屏,、電源開關,、急停開關、旋轉中心,、機械手臂,、機械夾手、扎線裝置,、繞線裝置,、繞線柱滑軌、固定開關,、支撐柱,、萬向輪、扎線進口,、電源接口,、散熱柵、擋線面,、繞線柱,、支撐塊和滾珠，所述裝置主體的上端設置有所述支撐軸,，所述扎線軸設置在所述支撐軸的中部,，所述觸屏設置在所述支撐軸的前端，所述電源開關設置在所述觸屏的右側,，所述急停開關設置在所述電源開關的右側,，所述旋轉中心設置在所述裝置主體的前端,，所述機械手臂設置在所述旋轉中心的右端，所述機械夾手設置在所述機械手臂的右端,，本實用新型實現了全自動化,，節約了大量的人力，提高了工作效率,。

全自動繞線扎線機技術參數

型號：YHK-082
線繞外觀：中8字單扎
適用線徑：≤10mm（視線而定）
適用線長：≤8m（視線而定）
繞線間距：70-200MM
扎成直徑：≤40
頭部留長：0-150MM
尾部留長：0-150MM-130MM
效率：1600條/小時
適用扎帶：2MM包膠鐵芯扎絲
氣壓要求：5-7KG
機器尺寸：700x850×1500mm
重量：120KG
