自動送線機背景技術：

目前,，在進行線材加工時,，需要送線設備和外部的定尺剝皮切斷加工機器配合工作，由于線滾都是盤卷狀態,，雖然現在已經普遍采用機械半自動送線裝置,。

自動送線機由線輪驅動部分，走線軌道部分構成,，線輪驅動部分和走線軌道部分固定連接在一起,，線輪驅動部分由電機、箱架,、驅動軸,、滾筒、定位筒,、防跳軸構成,，走線軌道部分由支撐臂、導線輪,、導軌,、走線輪、光感應劃片,、光電傳感器構成,。本實用新型具有成本低廉、通用性強等優點,，但是每次將線纜穿過滾輪時,，無法穩定控制線纜的走向,，彎折的線纜很難準確穿過線孔,，此時便需要重新插線，導致工作效率較低,。

自動送線機技術要素：

針對現有技術存在的不足,，本實用新型的目的在于提供一種自動送線機，具有方便操作的效果,。

為實現上述技術目的,，本實用新型提供了如下技術方案：一種自動送線機，包括機架,，所述機架沿自身的豎直方向設置有兩組可自轉的驅動部,，每組所述驅動部包括兩個處于同一水平線的滾軸,，所述驅動部設置有貼合套設在兩個滾軸外的傳輸帶，兩個所述傳輸帶之間的縫隙小于線纜的直徑,，所述機架設置有位于驅動部一側并供線纜穿過的線孔,，所述驅動部的另一側設置有兩個卡輪，所述卡輪之間形成供線纜穿過的縫隙,。

通過采用上述技術方案,，將線纜穿過線孔后送到兩個傳輸帶之間，轉動滾軸便會帶動傳輸帶轉動,，此時兩個傳輸帶之間的線纜便會跟隨傳輸帶向前運動,，借助兩個傳輸帶來擠壓線纜，使得線纜處于筆直狀態,，當線纜離開傳輸帶后更容易穿過卡輪之間的縫隙,，取得了提高操作便捷性的有益效果。借助兩個傳輸帶壓直線纜,，也方便后續對線纜進行加工,，取得了提高工作效率的輔益效果。

自動送線機功能特點

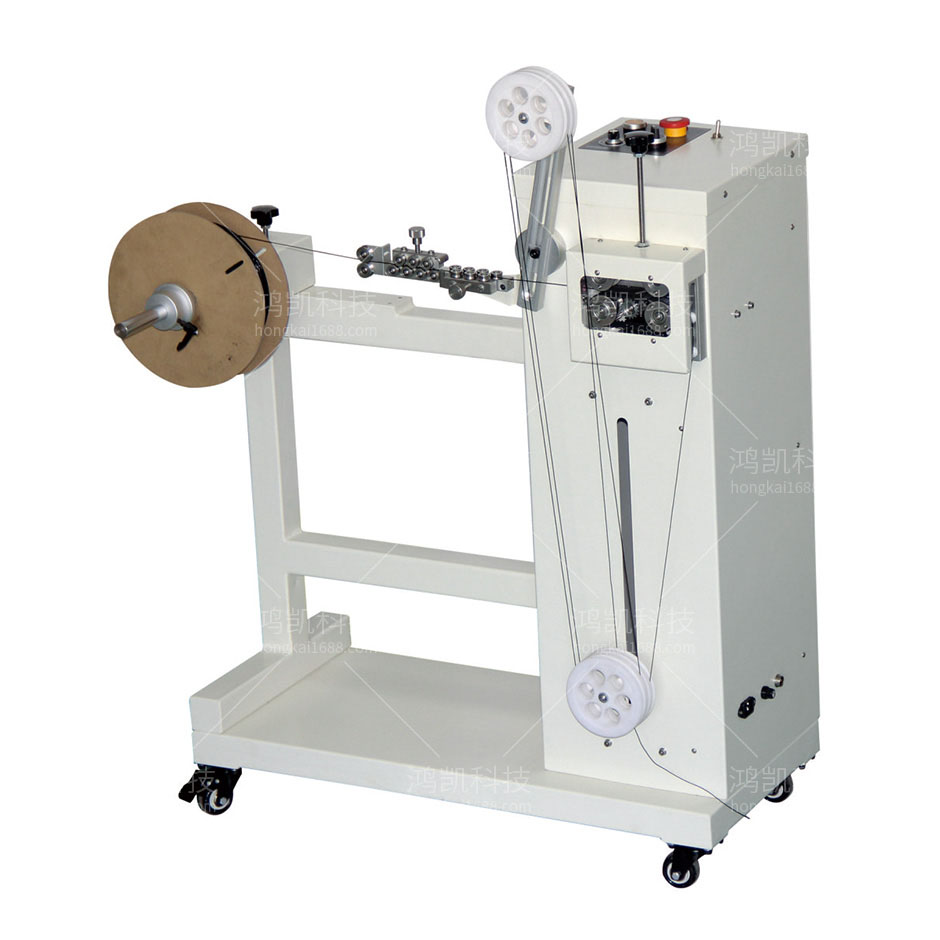

YHK-930是一臺皮帶輸送式電動送線機,，用于承重達50kg以內的線軸送線,，皮帶輸送方式較適用于稍帶粘性或纏繞不規律的線材，與剝線機配合可偵測有無線材,、自動送線及停止,，使線材穩定輸送，提高加工精度,。

自動送線機技術總結

本實用新型公開了一種自動送線機,，包括機架，所述機架沿自身的豎直方向設置有兩組可自轉的驅動部,，每組所述驅動部包括兩個處于同一水平線的滾軸,，所述驅動部設置有貼合套設在兩個滾軸外的傳輸帶，兩個所述傳輸帶之間的縫隙小于線纜的直徑,，所述機架設置有位于驅動部一側并供線纜穿過的線孔,，所述驅動部的另一側設置有兩個卡輪，所述卡輪之間形成供線纜穿過的縫隙,。綜上所述,，本實用新型借助細線來帶動線纜穿過線孔與卡輪，避免柔軟的線纜彎折,，取得了提高操作方便性的有益效果,，同時借助傳輸帶壓直線纜，方便線纜后期加工，提高了工作效率,。

自動送線機技術參數

最大功率：200W
送線方式：皮帶送線
卷軸直徑：300-500mm
電纜卷軸寬度：250mm
電纜卷軸重量：50kg
尺寸：800X500X1000mm
重量：51kg
電源：AC220V,，50/60Hz
