自動送線機背景技術：

電線的種類很多,，如電力電線,、控制電線、通訊電線及載波電線等,，并廣泛應用于工業及民生等供配電或通訊設備設施中,，由于成卷的電線重量相當重，在布線作業上,，需要很大的人力勞動,，傳統布線方式僅通過人力來實現布線，所帶來的工作負擔較重,，而且,，人工布線容易出現電線打結或纏繞的現象，大大降低了布線的效率,，再者,，人工布線存在安全隱患，在送線過程中由于沒有專門的電線運行軌道,，電線隨意擺放,，不僅占用很大的空間，還會出現電線甩到工作人員身上的安全問題,。

自動送線機技術要素：

為了克服現有技術方案的不足,，本實用新型提供一種新型具有導向結構的自動送線機，結構簡單,、操作簡便,，能夠?qū)崿F(xiàn)快速高效布線的功能，且能有效的解決背景技術提出的問題,。

本實用新型解決其技術問題所采用的技術方案是：一種新型具有導向結構的自動送線機,，包括底座，所述底座下方四角的位置均設置有萬向滾動輪,，所述底座的上方設置有卷線排線裝置,、緩沖導向機構和送線裝置，所述緩沖導向機構設置在卷線排線裝置與送線裝置之間,，所述卷線排線裝置包括第一安裝板,、卷線轉動軸、固定卷線筒夾持板和活動卷線筒夾持板,，所述固定卷線筒夾持板和活動卷線筒夾持板之間設置有卷線筒,，所述第一安裝板豎直設置在底座上表面，所述卷線轉動軸一端穿過第一安裝板連接有電機,，另一端從左向右依次穿過固定卷線筒夾持板,、卷線筒和活動卷線筒夾持板；

自動送線機功能特點

配套剝線機使用,，儲線架上的線優先運動儲線架升到一定高度,，送線機自動送線
采用電動升降裝線軸方式送線
儲線架具有校直功能

自動送線機技術總結

本實用新型公開了一種新型具有導向結構的自動送線機,，包括底座，底座的上方設有卷線排線裝置,、緩沖導向機構和送線裝置,，緩沖導向機構設置在卷線排線裝置與送線裝置之間，卷線排線裝置包括第一安裝板,、卷線轉動軸,、固定卷線筒夾持板和活動卷線筒夾持板，固定卷線筒夾持板和活動卷線筒夾持板之間設有卷線筒,，第一安裝板豎直設在底座上表面,，卷線轉動軸一端穿過第一安裝板連接有電機，另一端從左向右依次穿過固定卷線筒夾持板,、卷線筒和活動卷線筒夾持板,；緩沖導向機構包括導向安裝支架、上送線導輥和下送線導輥,，上送線導輥和下送線導輥均設置在導向安裝支架上，結構簡單,、操作簡便,，能夠?qū)崿F(xiàn)快速高效布線的功能。

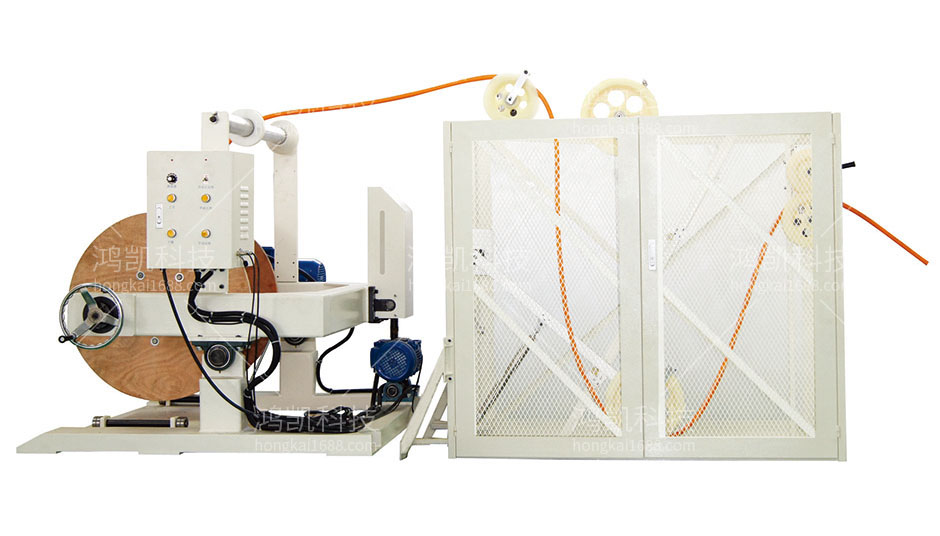

自動送線機技術參數

型號：YHK-901-1250
適用線纜外徑：3mm-45mm
線盤最大直徑：1250MM
盤最大重量：2T
上下線盤：減速機+電機升降
電源：220V
尺寸：1750*1600*1350mm
