單軸高速絞線機背景技術：

絞線機是一種能廣泛應用于各類軟/硬導體線的絞合機械設備,，使多根單支導體扭成一股,，達到線材的工藝要求。絞線機按照絞線方式一般可以分為單絞機,、對絞機,、單軸高速絞線機、退扭機,、籠式絞線機,、框工絞線機、管式絞線機及盤式絞線機等,。絞線機按照絞線方式一般可以分為單絞機,、對絞機、單軸高速絞線機,、退扭機,、籠式絞線機、框工絞線機,、管式絞線機及盤式絞線機等,。

然而,，現有的一些單軸高速絞線機存在許多問題，高速絞線的效率和質量相對較低,，且絞線機內部的散熱效果相對較差,，同時大多絞線機自由度相對較差，因此,，亟需一種單軸高速絞線機,。

單軸高速絞線機技術要素：

一種單軸高速絞線機，包括主體箱,，所述主體箱底部四角外壁均通過螺栓固定有萬向輪,，且四個萬向輪底部外壁均套接有防滑套，所述主體箱頂部和底部內壁均通過螺釘固定有同一個擋板,，且擋板一側外壁開有三個通孔,，三個所述通孔內壁均通過螺紋連接有送線嘴，且三個送線嘴兩側外壁均通過螺栓固定有金屬片,，所述主體箱一側外壁通過螺栓固定有兩個固定件,，且兩個固定件遠離主體箱的一側外壁均通過螺紋連接有第一電機，所述第一電機輸出軸通過聯軸器連接有斜齒輪,，且斜齒輪一側外壁通過嚙合有另一個斜齒輪,，另一個所述斜齒輪圓周內壁套接有固定軸，且固定軸通過螺紋連接有三個繞線筒,，其中一個所述繞線筒頂部圓周外壁插接有固定軸承,，且固定軸承頂部外壁通過焊接于主體箱頂部內壁，所述主體箱靠近繞線筒一側頂部內壁通過螺栓固定有安裝座,，且安裝座底部外壁通過螺釘固定有第二電機,，所述第二電機輸出軸通過螺紋連接有風扇,，且第二電機兩側外壁均通過螺紋連接有固定架,，兩個所述固定架相反一側外壁均通過螺釘固定有保護罩。

單軸高速絞線機功能特點

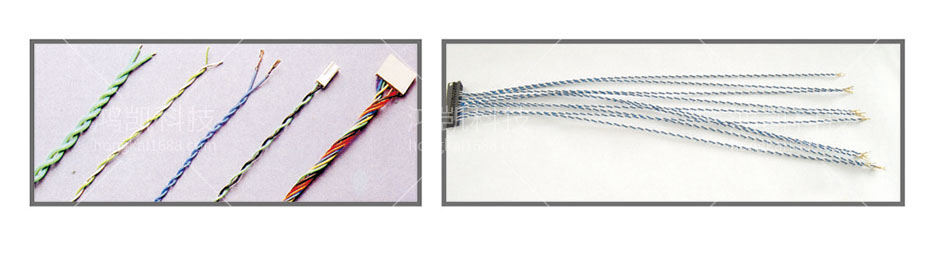

專用于電子線絞線用,出力均勻,品質穩(wěn)定,?？赏瑫r絞1-5組電子線
絞線速度和時間可根據客戶要求作調整,并可設定正反轉。
絞線數量呆自行計數,。操作簡單,不易故障,。

單軸高速絞線機技術總結

本實用新型公開了一種單軸高速絞線機，包括主體箱,，所述主體箱底部四角外壁均通過螺栓固定有萬向輪,，且四個萬向輪底部外壁均套接有防滑套，所述主體箱頂部和底部內壁均通過螺釘固定有同一個擋板,，且擋板一側外壁開有三個通孔,，三個所述通孔內壁均通過螺紋連接有送線嘴,，且三個送線嘴兩側外壁均通過螺栓固定有金屬片，所述主體箱一側外壁通過螺栓固定有兩個固定件,，且兩個固定件遠離主體箱的一側外壁均通過螺紋連接有第一電機,，所述第一電機輸出軸通過聯軸器連接有斜齒輪。本實用新型有利于提高絞線機的絞線效率和質量,，有利于保證各個電器的正常運行,，有利于對線進行規(guī)整，進而提高整體的絞線效率,，提高了裝置的自由度,。

單軸高速絞線機技術參數

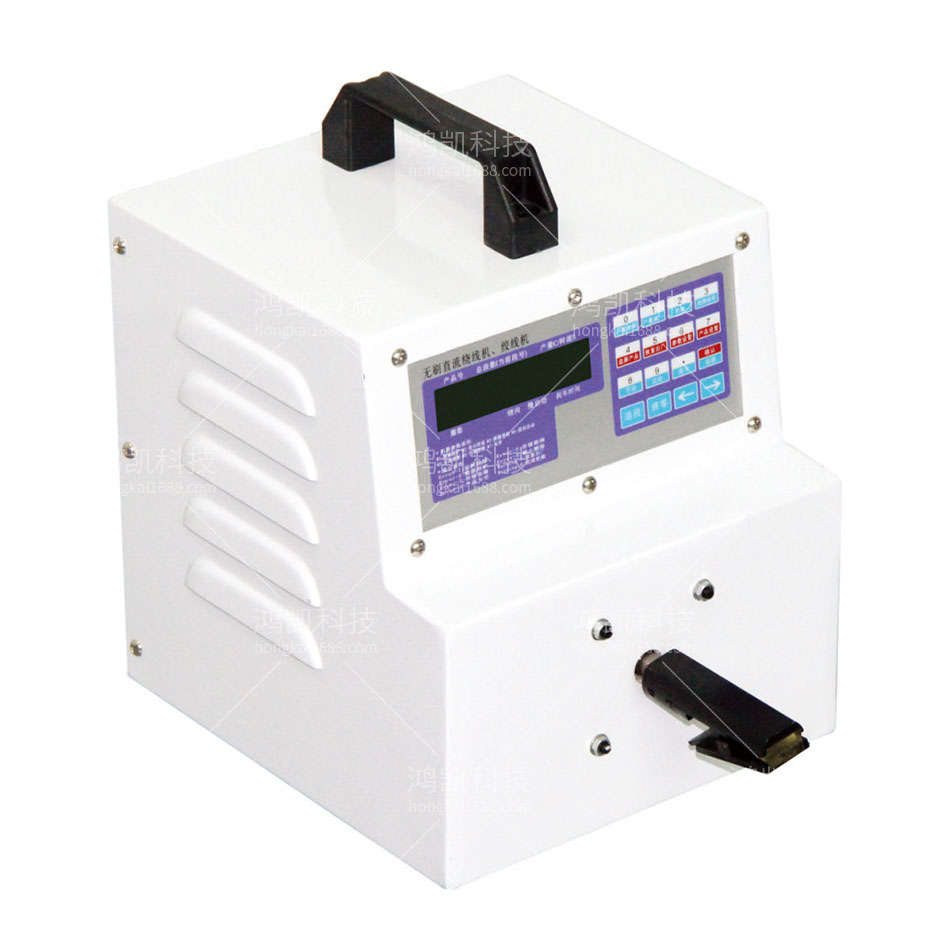

機型:YHK-01單軸
功率:90W
重量：8 kg
體積：300x220x310mm
電壓：AV 220V
