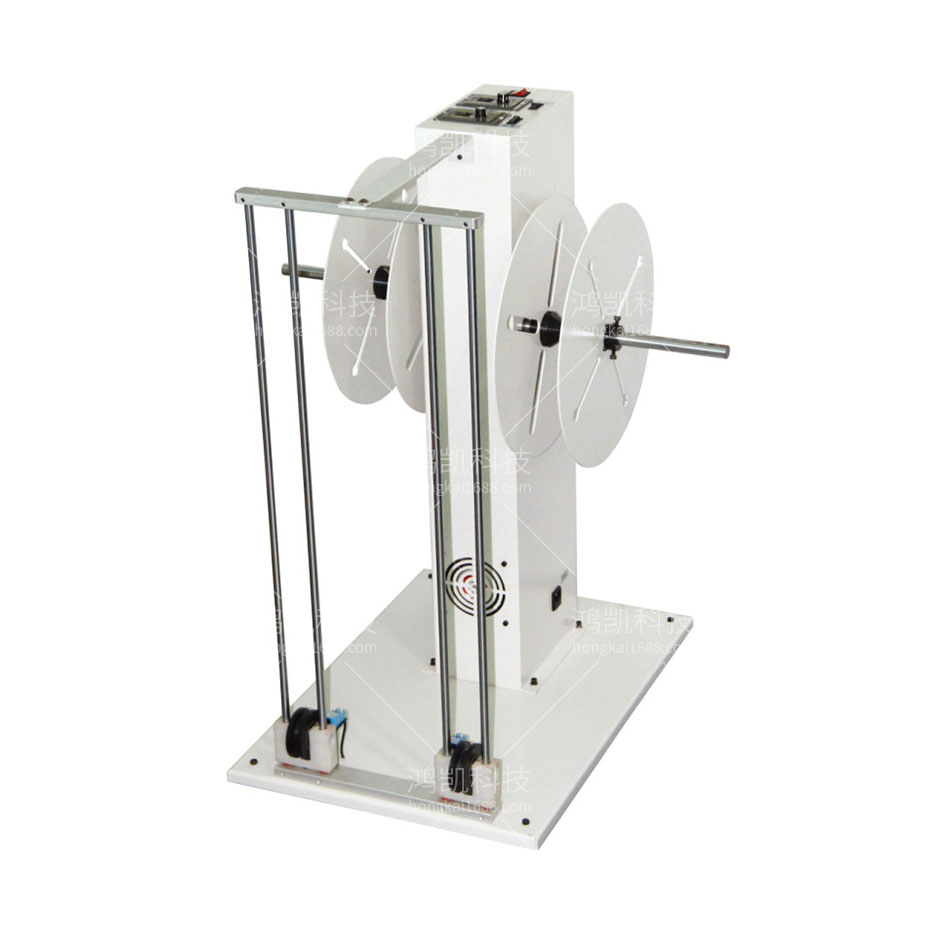

雙軸送線機介紹

雙軸送線機背景技術

電線電纜制造使用具有本行業工藝特點的專用生產設備,，以適應線纜產品的結構、性能要求,，滿足大長度連續并盡可能高速生產的要求,，從而形成了線纜制造的專用設備系列。電線電纜的制造工藝和專用設備的發展密切相關,，互相促進,。新工藝要求，促進新專用設備的產生和發展,；反過來,，新專用設備的開發，又提高促進了新工藝的推廣和應用,。
電線電纜生產時,，送線也是一個關鍵的步驟，目前的送線機過于簡易,，只能單軸線送線,，導致生產電線電纜時，成纜絞距不穩定,，對絞時芯線的張力也不可以調控,。

雙軸送線機技術方案

本實用新型的目的是提供一種雙軸送線機，它設計科學合理,，結構簡單,，能夠達到兩軸線同時同步送線，確保了成纜絞距穩定性。
為了解決背景技術所存在的問題,，本實用新型是采用以下技術方案:它包含線架轉輪一,、線架轉輪二、上支架,、下支架,、皮帶、圓形轉軸,、齒輪,、放物架轉軸、轉軸和線架,，下支架的上部安裝有上支架,，下支架的兩側凹槽內均安裝有放物架轉軸，放物架轉軸的前端安裝有齒輪,，下支架的前側對稱安裝有圓形轉軸,，圓形轉軸內壁的齒輪與齒輪嚙合，下支架的上端中部安裝有線架,，線架的兩側與上支架固定連接,，線架上安裝有轉軸，且線架的下端通過皮帶與圓形轉軸連接,，線架的上部對稱設置有一組線架轉輪一,，線架轉輪一的下方設置有線架轉輪二，且線架轉輪一,、線架轉輪二之間設置有接線處,。
本實用新型使用時，兩軸線達到同時同步一起送線,，確保了成纜絞距穩定性,。也可調控對絞時芯線的張力。把線軸放在兩邊的放物架轉軸上,，芯線通過轉軸經過中間的線架轉輪再經過最上面的線架轉輪進入對絞機中,，雙軸送線機是由對絞機的電源控制的。
本實用新型設計科學合理,，結構簡單,，能夠達到兩軸線同時同步送線，確保了成纜絞距穩定性,。

雙軸送線機技術參數

規格：400*400*950MM
功率：120W
電源：AC220 50/60HZ
重量：30KG
