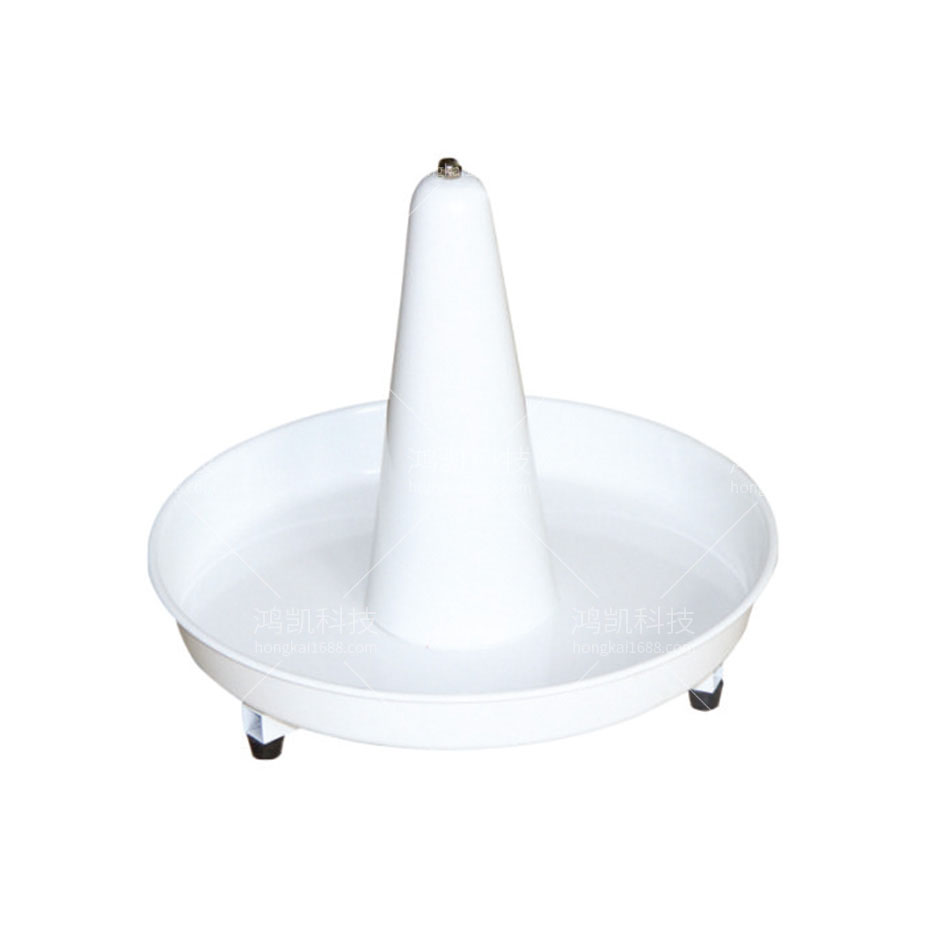

電子線放線盤介紹

電子線放線盤背景技術

在工業施工現場,，電子線敷設尤其是大電子線敷設時，一般采用鋼管將電子線盤架設到三叉支架上,，然后搖動電子線盤進行電子線敷設,，這種敷設電子線的方式不僅費力，而且還會由于電子線支架兩端高度不一致導致電子線在敷設過程中向低的一端傾滑,，造成電子線敷設過程中需不斷調整電子線盤的位置,，影響電子線敷設的效率。

電子線放線盤內容

本實用新型的目的就是針對現有技術存在的缺陷,，提供一種電子線放線盤,，解決電子線敷設費力和敷設效率不高的問題,。
本實用新型的目的是這樣實現的:電子線放線盤，包括底座,、長方體支墩,、支撐件、固定螺栓,、滾珠,、旋轉板和短鋼管，其特征在于:所述底座為木制方形底座,，其底部的四個直角處各設置一個用于支撐底座的長方體支墩,，用鋼釘固定在底座上；支撐件為圓環形鐵構件,，截面類似等腰梯形,，底邊長度大于頂邊，沿著圓環型鐵構件上表面有一圓形凹槽,，凹槽截面為光滑弧形,，支撐件底部每隔90°有一組螺栓孔，支撐件通過固定螺栓固定在底座上,；滾珠為實心球體,，滾珠置于支撐件弧形凹槽內可自由滾動；旋轉板由實心鋼板制成,，旋轉板下表面靠近外側有一圓形凹槽,，其半徑與支撐件圓形凹槽一致，凹槽截面為光滑弧形,，尺寸與支撐件弧形凹槽相同,，將旋轉板弧形凹槽對應放置在滾珠上時，旋轉板可自由旋轉,，在旋轉板上表面中間焊接一根用于防止電子線放線盤放置不平導致電子線盤滑動的短鋼管,。

電子線放線盤技術參數

軸孔直徑：20mm
盤寬：390mm
筒體直徑：20mm
重量：5kg
盤徑：390mm
