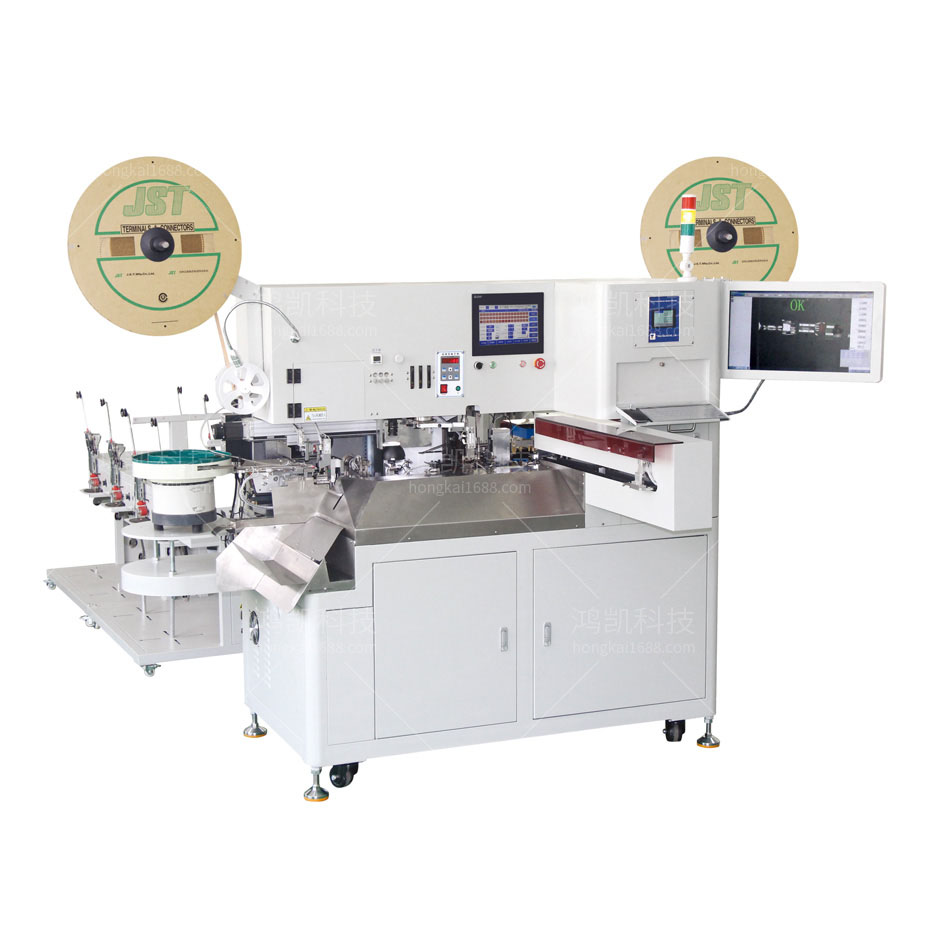

全自動插膠殼機設備配置
1、控制系統：三菱
2,、伺服馬達：三菱
3,、氣缸／電磁閥：AIRTAC，SMC
4,、導軌／絲軒：上銀／TBI
5,、光電檢測：FDC

全自動插膠殼機的功能和特點有以下幾點：

1、高速全自動化生產

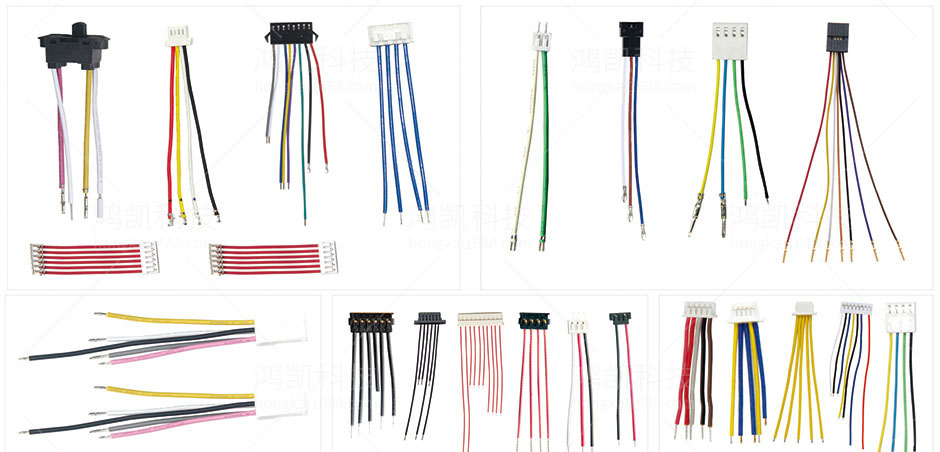

可加工多種類形線材,，可滿足多種線材加工的需求,。

2、適應多種膠殼

能適應多種單,、雙排膠殼的插入,，可加工多孔位的膠殼插入。

3,、可配備多種檢測裝置

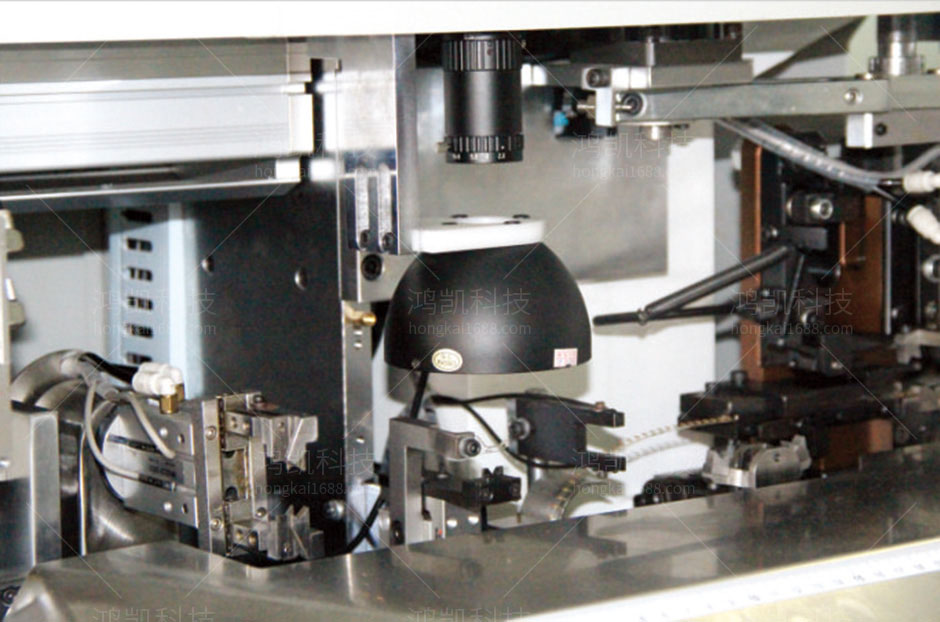

全自動插膠殼端子機壓接全程壓力監控監測,，有壓接不良報警，并自動篩選,，端子壓接外形CCD檢測,，不良品自動排出。高清視覺監測系統,，能夠?qū)崿F(xiàn)對產品實時對比,、分析，壓接不良時會發出警報并自動篩選出不良品,。

自動插膠殼機設備功能

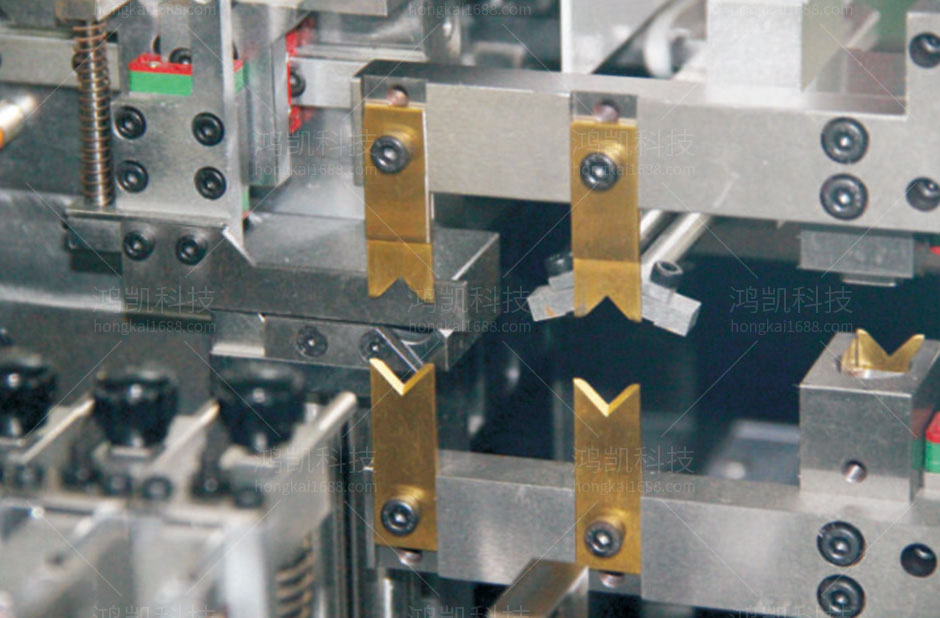

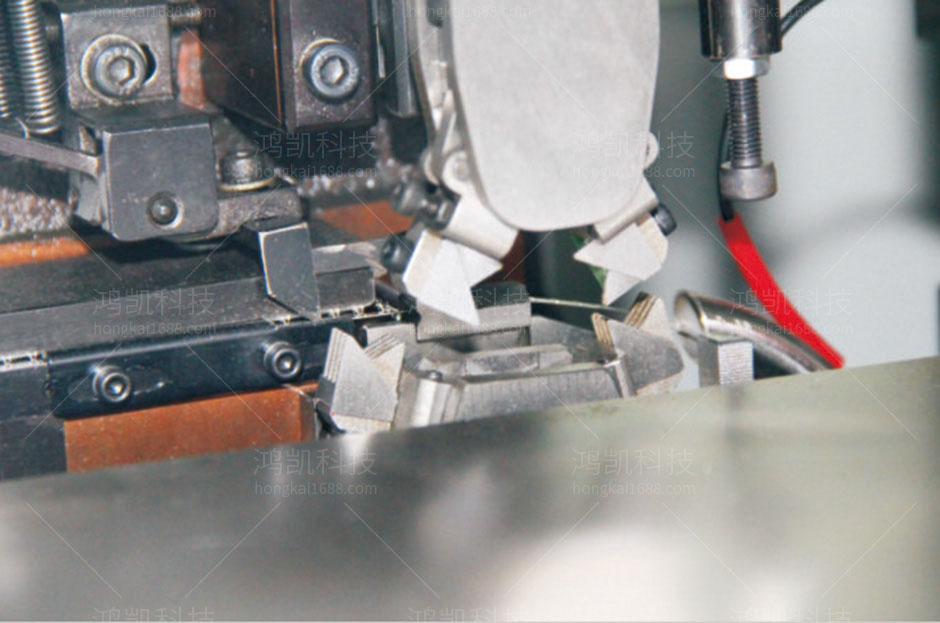

該設備可實現線材一端自動切線,，剝皮，端子壓著,，穿膠殼,；
另一端自動切線，剝皮,，扭線，沾錫及端子壓著功能,。

全自動插膠殼機技術背景

具體的說是一種全自動端子插殼機,，包括工作臺,，所述工作臺上端右后方焊接有第一支撐柱，所述第一支撐柱上端焊接有第一支撐板,，所述第一支撐板上端固定安裝有第一液壓缸,，所述第一液壓缸的輸出端末端固定連接有第一上固定板，所述第一上固定板下端固定連接有線束上固定座,。本實用新型通過第一液壓缸驅動將線束壓緊,，通過第二液壓缸和第三液壓缸驅動將端子壓緊，保證插殼時線束和端子的穩定性,，通過第四液壓缸驅動將膠殼壓緊,，保證插殼時膠殼的穩定性，提高插殼質量,，通過第五液壓缸驅動膠殼移動向端子方向,，實現插殼操作，使得插殼工序?qū)崿F(xiàn)自動化,，代替人工,，提高插殼效率，降低工人勞動強度,。

全自動插膠殼機技術參數

電源：AC220V/EH
功率：2000W
壓著力：1.5T,，可根據客戶要求訂做。
生產效率：2000孔／H（200mm以內）,。
電線加工長度：40MM-600MM,，其他長度可定制。
適用電線：AWG18-AWG24,，AWG22-AWG30,；最多8種顏色電線同時作業
剝皮長度：A端0MM-10MM，B端0-6MM
沾錫長度：0.2MM-10MM
扭線長度：2MM-10MM
適用膠殼：單排16孔,、最多3排
適用膠殼尺寸：MAX40*25*25MIN5*6*3
空氣壓力：5-7kgf（需使用清潔干凈空氣）
檢測裝置：電線有無,，電線打結，端子有無,，剝皮異常,，端子壓力監測，插端子后拉檢測,，膠座有無,，助焊劑有無，不良率設定,。
選配件：端子壓力監控,，選配端子外觀視覺檢測。
不良率設定：A報警停機部份：電線有無，電線打結,，端子有無,，膠座有無，助焊劑有無,，不良率設定超標
B報警挑選出不良自動生產部份：剝皮異常,，端子壓力異常，端子后拉檢測,，不良率設定未超標,。

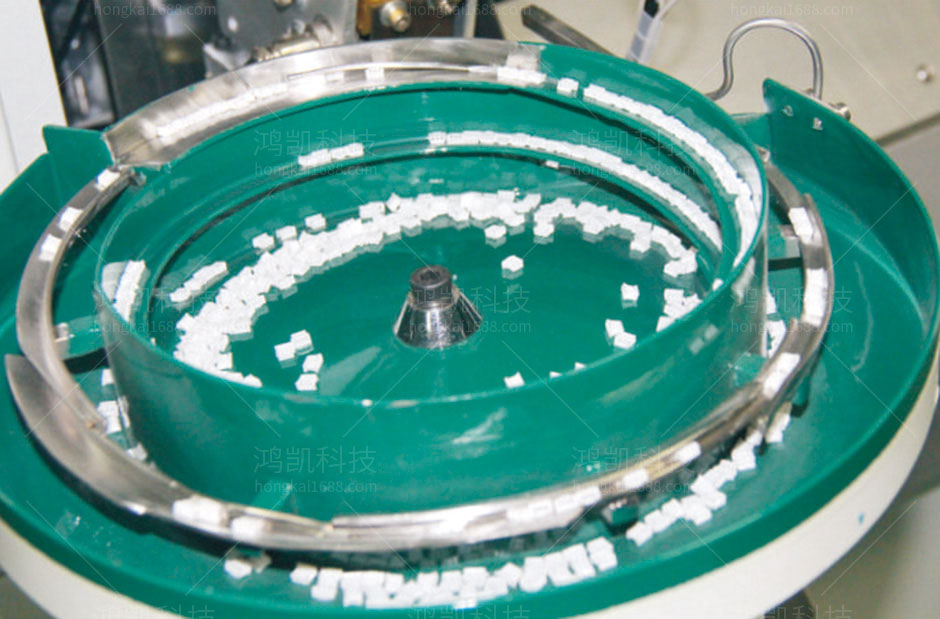

設備尺寸：2100L*1200W*1580Hmm含凸起部份（不含振動盤不含放線架）
機器重量：約800kg
