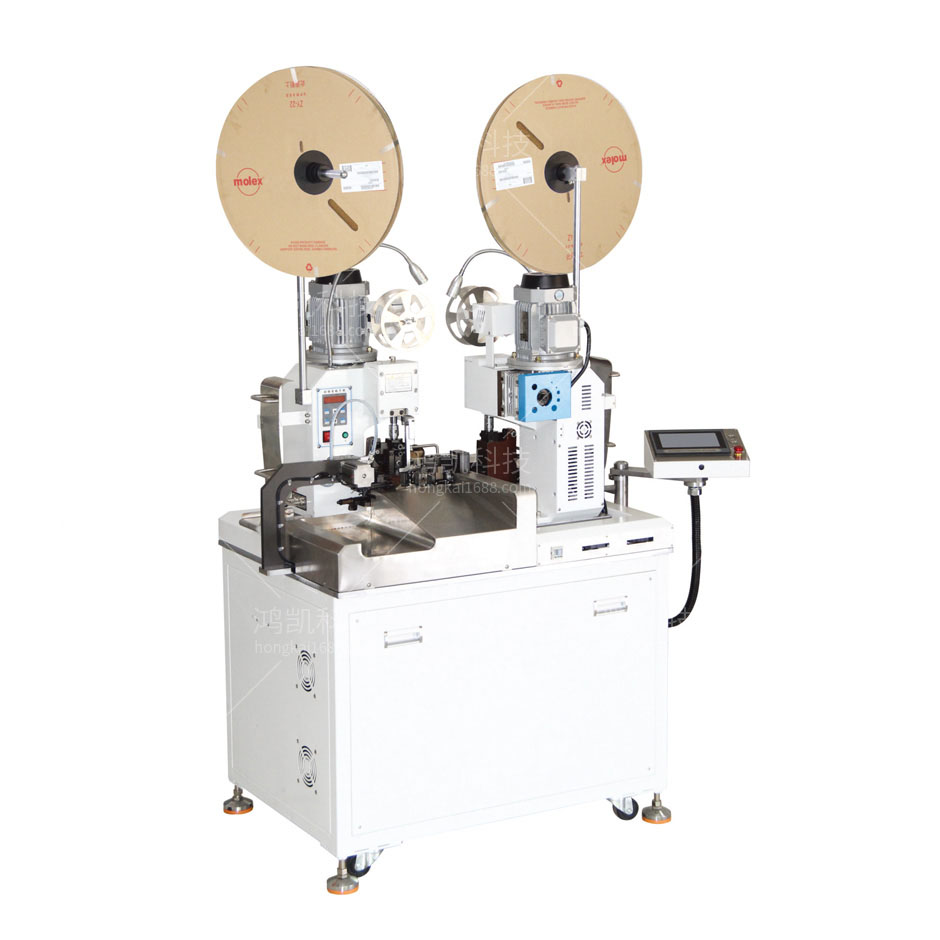

全自動雙頭端子壓接機介紹

全自動雙頭端子壓接機功能特點

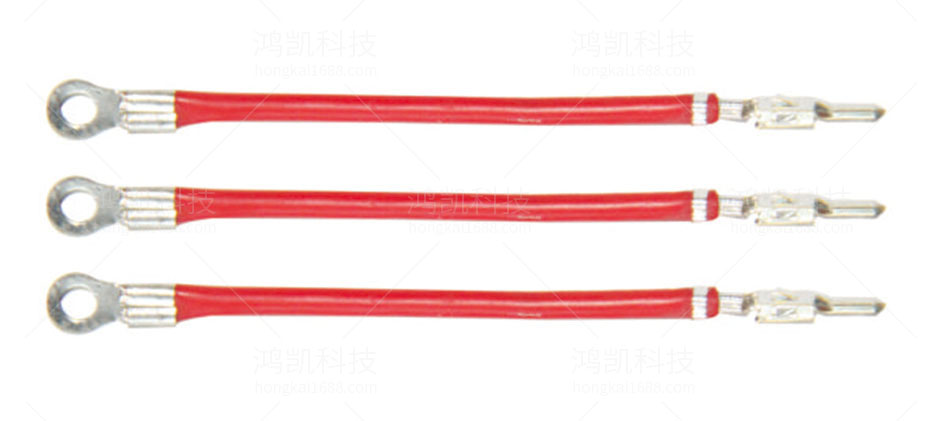

本機具有裁斷、剝皮和雙頭打端功能
伺服電機控制,，觸摸式調控各項參數
檢測功能齊全,，出現異常自動報警
適合橫式、直式OTP模具

全自動雙頭端子壓接機的作業步驟

1,、打開全自動雙頭端子壓接機電源開關,，電源指示燈亮。

2,、留意機器內外部有無明顯異響,，若有暫停作業，請機修人員判定是否需要維修,。

3,、選刀裝刀：由指定人員操作，裝刀之前必須進行手工比對所選刀片是否配套，對比無誤后方可裝刀,，裝刀完成后,，必須使用手搖測試，首先關閉全自
動雙頭端子壓接機電源,，按下調摸鈕,，使用專用板手搖動主從動輪，使全自動雙頭端子壓接機沖壓行程至最大,，如手搖不動,，則考慮是否壓力過大或其他
問題，檢查調試至OK,。作業前需對各鎖緊螺絲做相應檢查并確認無松動,。

4、裝料：裝上需要打的端子,，使用內六角板手調節進料壓板,，使全自動雙頭端子壓接機可以輕松通過，目測送料位置是否適宜,，若不行,，進行調節，使
用內六角板手松開送料器鎖緊螺絲,，擰動調節縲桿進行調節,，直至狀態，然后鎖緊送料器鎖緊螺絲,，開始作業,。

5、測試?yán)Γ赫{(diào)機OK后,，取廢料線材試打,，進行拉力測試，主要參照值見《拉力測試對照表》具體操作方法如下,，按下拉力測試歸零鍵調至歸零,，將需
測的端子線材夾好，進行測試,，若所測拉力不在標準范圍內,，請機修人員重新調節，直到達到標準值為止,。

6,、試產10PCS送IPQC進行首件確認，檢驗OK,，方可進行批量生產,，生產過程中操作員必須自檢所打端子是否有包膠,，吊頸等不良，并每隔1小時進行一次
端子拉力測試,。

7,、生產完成后整理好良品、廢次品,，并清理干凈機臺周邊的環境衛生,。

全自動雙頭端子壓接機技術參數
加工電線長度1007#18-1571#30
切斷長度：40mm-9999mm
切斷精度：≤100mm時±0.5mm＞100mm時±1.0mm
剝皮長度：1側0.1mm-9mm2側1.0mm-9mm半剝3.0mm-9.0mm
壓接能力：2T
電源：220V50/60Hz
生產率：3600pcs/h
重量：460kg
尺寸：1000*700*1550mm
