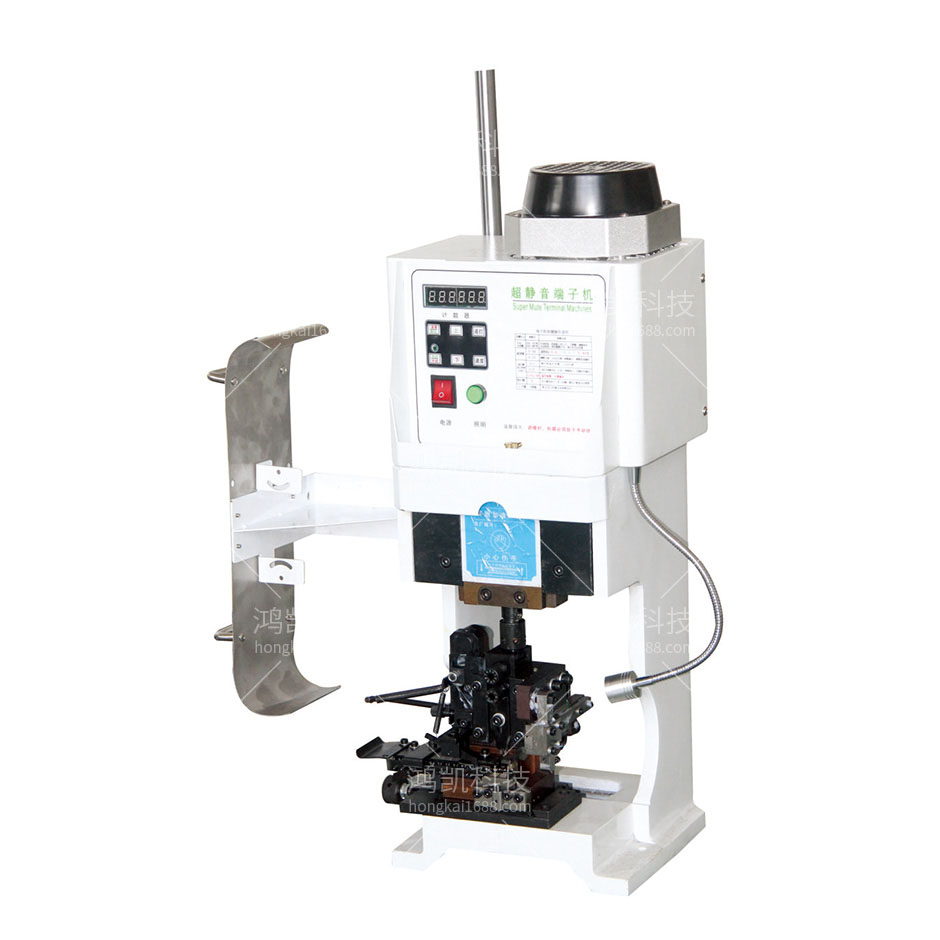

伺服端子機介紹

伺服端子機背景技術：

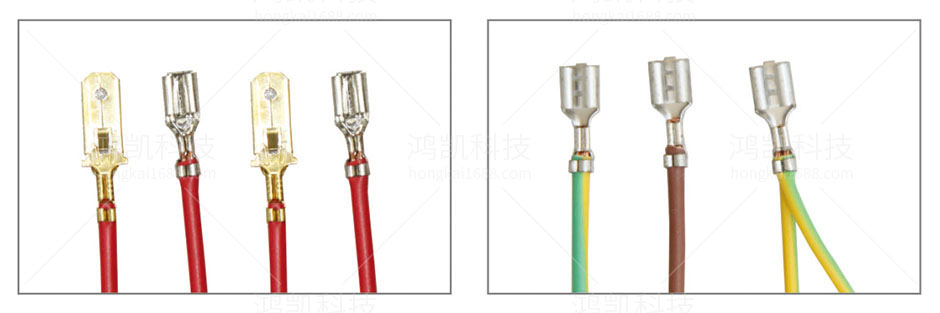

端子機指的是電線加工要用到的一種機器，它把五金頭打壓至電線端,，然后再做導通,，打出來的端子不用焊接就能連，方便使用,，而現有的端子機不可以滿足多種規格端子壓接,，壓接后線束不滿足設計的機械要求和電氣要求，且加工效率底,，穩定性更差,，因而還需改進處理。

伺服端子機技術實現要素：

為了彌補以上不足,，本實用新型的目的在于提供一種高效伺服端子機,，以解決背景技術提出的問題,。

本實用新型的技術方案是：一種高效伺服端子機，包括伺服端子機模架,，所述伺服端子機模架左外側通過螺釘安裝有伺服電機,，所述伺服端子機模架上部空腔內通過螺釘安裝有模架墊塊，所述模架墊塊外壁上下兩側通過螺釘安裝有滑軌,，所述模架墊塊內底部通過螺釘安裝有模架不銹鋼板,，兩個所述滑軌上還均滑動連接有滑臺，兩個所述滑臺上共同通過螺釘連接有導軌連接座,，所述伺服電機輸出端通過聯軸器安裝有不銹鋼支架,，所述不銹鋼支架外壁與導軌連接座通過螺釘固定安裝，所述導軌連接座外壁通過銷軸轉動安裝有連接件ⅰ,，所述連接件ⅰ外端還通過銷軸轉動連接有連接件ⅱ,，所述伺服端子機模架上部空腔內右壁通過螺釘安裝有支撐座，所述連接件ⅱ安裝有連軸,，所述連軸末端與支撐座上部安裝固定,，所述支撐座下部通過銷軸轉動連接有連接件ⅲ，所述伺服端子機模架自帶操作平臺上部還通過螺釘安裝有壓接模具本體,，所述連接件ⅲ底部與壓接模具本體頂端安裝,。

伺服端子機技術總結

本實用新型涉及端子機技術領域，具體的說是一種高效伺服端子機,，包括伺服端子機模架,，所述伺服端子機模架左外側通過螺釘安裝有伺服電機，所述伺服端子機模架上部空腔內通過螺釘安裝有模架墊塊,，所述模架墊塊外壁上下兩側通過螺釘安裝有滑軌,，所述模架墊塊內底部通過螺釘安裝有模架不銹鋼板，可以滿足多種規格端子壓接,，壓接后線束滿足設計的機械要求和電氣要求,，通過內置伺服系統，可根據設定順序有序加工,，實現多種規格產品一臺機器同時加工，解決傳統加工工序需要根據不同規格產品,，采用不同型號機器加工的資源浪費問題,，且加工效率高，穩定性更強,。

伺服端子機功能特點

電機控制模頭升降,，連桿式傳動
偏心軸每次轉一圈，力度大,、速度快
伺服電機配合精密行星減速機,，糖度高
可直觀的配合MES系統的對接

伺服端子機技術參數

工作壓力：2T
壓接方式：伺服驅動
行程：30mm（選裝40mm）
數據存儲：100組
電源：220v50/60HZ
功率：1.5Kw
重量：140kg
尺寸：320*350*850mm
